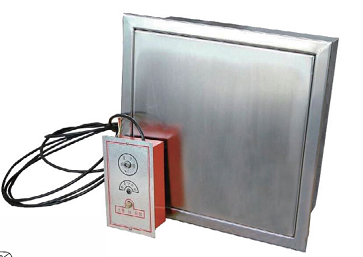

板式排烟口适用:
板式排烟口安装在走道顶板上或者墙上和防烟前室,也可以直接安装在排烟风道末端,平时常闭,火灾发生时,烟板式排烟口感探头发出火警信控制中心通DC24电给阀上远程控制装置,将阀门打开或手动打开进行排烟。
性能:(1)电讯号DC24V将排烟口打开。
(2)远距离手动开启。
(3)远距离手动复位
(4)排烟口打开时输出电讯号,根据用户要求可与其他设备联馈。
排烟阀排烟口系列产品安装方法及注意事项(1)电气线路及控制绳应采用Dg20的普通塑料管为保护套管。
(2)控制缆绳套管的弯曲半径不宜小于250mm,弯曲一般不多于3处,缆绳长度一般不大于6m,若长度超过6m应在货时说明。
3)按照排烟阀(口)至远距离操作机构的相对位置实际距离数设好套管,套管两端应紧挨排烟阀(口),另一端紧挨远距离操作机构,然后将缆绳穿入套管
（4）将缆绳一端穿进阀体上动作机构内,并将它拴在钢丝绳轴上。用钢丝绳夹固定,剪去多余的钢索,缆绳另一端穿进远距离操作机构绕在卷筒上,至少绕三国将多余的绕绳剪去。
(5)试验机构的性能确认动作灵活可靠后,才算安装完毕
6)排烟阀(口)砌在墙内时,阀体不应成为承重物,否则压变形后阀门将失灵下面举例排烟类产品安装方法,供用户参考
防火、排烟系统电器控制原理电气控制原理说明
(1)D1表示排烟风机或加压送风机,D2表示通风空调系统排风机,D3表示空调机,P表示火警指示灯,J表示防火、排烟与风机联锁的断电器
(2)动作原理:当火灾发生时,烟感(或温感)等探头发出火警信号给控制中心,控制中心接通DC24V电源,防火或排烟阀门动作,同时微动开关动作,继电器J动作使排烟风机或加压风机D1起动,排风机和空调风机停止
(3)如果选双微动开关时,无论是手动控制或控制中心发出DC24V电讯号,都能使排烟风机(或加压送风机)、排风机空调风机联动,此时继电器J的控制电压为AC220V。若选单微动开关时,控制中心发出DC24电讯号,可以联动排烟风机(或加压送风机),如手动使防火排烟阀动作,要等到空置中心得到火警发出DC24V电讯号后,才能联动其它设备。否则要人为按动20A、30A、2TA按钮,此时控制继电器电压为DC24V。
